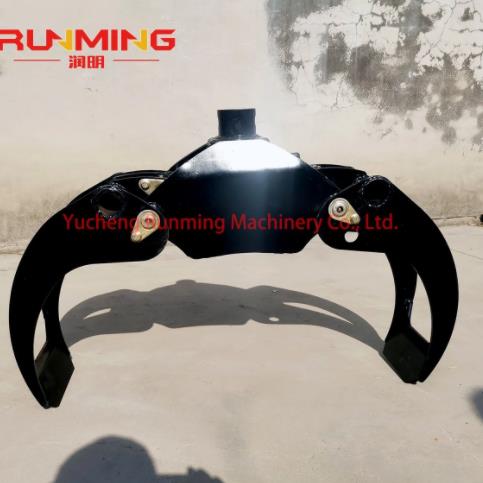

0,18 m - 0,2 m timmergrip

1. Lätt timmerristningsarbete, vanligtvis för timmervagn med kran, minigrävmaskin, kompakt traktor.

2. Hög gripkraft. Det kan gripa även liten stock.

3. Magplatta, skyddar cylindern.

4. Smörjbar för mycket stift och bra utseende.

Produkt Detaljer

Trävagnen med faktiskt format och faktiska qulaity ramformfaktorer , för att tillfredsställa kundens önskemål om den stora lastkapaciteten.

Timmergripkranarna kan sättas upp på jordbrukstraktorer, små bilar, stora lastbilar etc, den kan användas vid lastning av skog, sockerrör, bambu och sopor, återvinning av metalliskt järn etc. Dess formfaktorer med adventssystemkranens faktorer , och med roterande hydraulmotor för grip . Dessutom kan den dessutom rotera 360 grader , med stora löpområden .

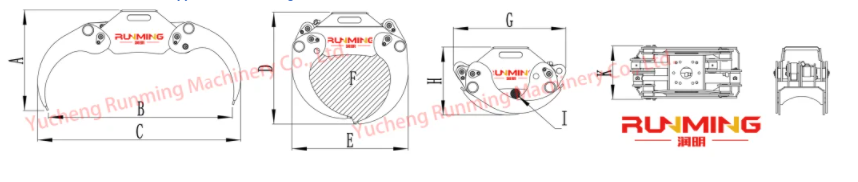

Timmervagnar och timmergripkranar ritning:

0.18m - 0.2m Log Timber Grapple

timber trailer

Kran typ Bomsystem	RM/TC420	RM/TC470	RM/TC470L	RM/TC550L	RM/TC550Z	RM/TC650L	RM/TC650Z	RM/TC700	RM/TC760	RM/TC780
Maximal uppsökande verksamhet [m]	4.2	4.7	4.7	5.5	5.5	6.5	6.5	7	0.6	7.8
Svängmoment netto [KN. M]	11	11	11	11	14	18	18	18	18	18
Svängvinkel [°]	390°	390°	390°	390°	390°	390°	390°	390°	390°	390°
Lyft på 4 meter [kg]	500	580	580	680 kg	680 kg	930 kg	1750 kg	1750 kg	1020 kg	1750 kg
Lyftkraft vid max längd [kg]	480	510	500	520 kg	1000 kg	700 kg	1000 kg	860 kg	450 kg	650 kg
Bom teleskopisk	Utan	Utan	Innehålla	Innehålla	Innehålla	Innehålla	Innehålla	Innehålla	Innehålla	Innehålla
Rekommenderad pumpkapacitet [L/min]	25-40	30-45	30-45	40-50	40-50	45-55	45-70	45-70	45-70	45-70
Drifttryck [bar]	200	200	200	200	200	220	220	220	220	220
Hydraulisk roterande motor	GR-10(	GR-10	GR-30	GR-30	GR-30F	GR-30F	GR-30F	GR-40	GR-30F	GR-40
Länkbroms	med	med	med	med	med	med	med	med	med	med
Standard gripmodell	TG16	TG18	TG18	TG18Z	TG20Z	TG20Z	TG26	TG26	TG20	TG26
Gripområde [ m2 ]	0.16	0.18	0.18	0.18	0.2	0.2	0.26	0.26	0.2	0.26
Lastkapacitet [kg]	1000	1000	1000	1200	2000	2000	2500	2500	2000	2500
Totalvikt (utan ben,Hydraulventil) KG	480	505	530	645	790	850	1080	1120	1120	1210
Modell av basstödben
Aformad stödbensvikt	175	175	175	175	195	195	210	210	210	210
Åttaformade ben vikt	175	175	175	175	195	195	210	210	210	210
H-formade ben vikt	270	270	270	270	280	280	320	320	320	320
